Назначение

  • Проведение тока в нормальном режиме.
  • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.



Применение

  • Строительные объекты.
  • Жилищно-коммунальное хозяйство и офисы.
  • Промышленные здания.
  • Электрифицированные рекламные конструкции.



Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.



Конструкция

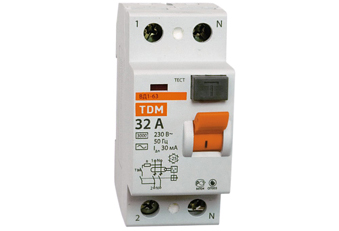

  • ВД163 представляет собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием,
    не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
  • Винты, соединяющие корпус – опломбированы, что позволяет избежать несанкционированного разбора аппарата.



Маркировка

  • Номинальный ток – значение тока в амперах (А), который дифференциальный выключатель способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный выключатель работает в нормальных условиях.
  • Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс АС – дифференциальные выключатели класса АС защищают от синусоидальных переменных токов утечки.



Наименование параметра Значение
Соответствуют стандартам ГОСТ Р 51326.1­99
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток, А 16; 25; 32; 40; 50; 63; 80; 100
Номинальный отключающий дифференциальный ток, мА 10; 30; 100; 300
Номинальный условный дифференциальный ток короткого замыкания, А 3 000 (10000 — для 80 и 100 А)
Рабочая характеристика при наличии дифференциального тока
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В­О, не менее 4 000
Механическая износостойкость, циклов В­О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4) полюсные, кг 0,2/0,4
Диапазон рабочих температур, °С –25 ÷ +40
