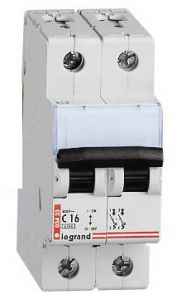

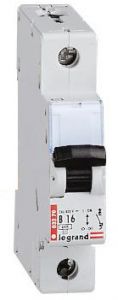

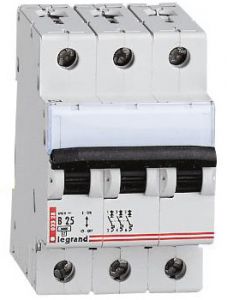

033 87 034 33                         034 49

Модульные автоматические вылключатели DX могут устанавливаться на DIN рейки в любых сочетаниях. Соответствуют ГОСТ P 50345-99.

Автоматические выключатели DX обеспечивают защиту цепей переменного тока от 1 до 63 А напряжением 230/400 В~. Отключающая способность: от 6 до 10 кА.

Автоматические выключатели DX могут обеспечивать защиту цепей постоянного тока при условии, что напряжение на их зажимах не превышает: 60 В= на аппарат для DX P+N и DNX P+N; 80 В= на один полюс для DX и DX-H.

К аппоратам DX поставляются дополнительные устройства: дополнительные контакты, аварийная сигнализация, минимальные расцепители, независимые расцепители. Все дополнительные устройства устанавливаются на левой стороне аппарата DX.

Термомагнитные автоматические выключатели до 63 A
Характеристика срабатывания С(Im=5...10In), B(Im=3...5In)
Номинальный ток In [А] 6, 10, 13, 16, 20, 25, 32, 40, 50, 63
Отключающая способность [kA] 6
Номинальное напряжение [V] 230/400
Клеммы для кабеля до 25мм2
Полюса 1Р 2Р 3Р 4Р

Термомагнитные автоматические выключатели до 125 A
Характеристика срабатывания С(Im=5...10In), B(Im=3...5In)
Номинальный ток In [А] 1, 2, 3, 4, 6...63, 80, 100, 125
Отключающая способность [kA] 10
Номинальное напряжение [V] 230/400
Клеммы для кабеля до 25мм2
Полюса 1Р 2Р 3Р 4Р



Характеристика Номинальный ток, А Отключающая способность, кА Количество полюсов Тип товара/Код заказа
С 6 6 1 033 82
С 10 6 1 033 84
С 16 6 1 033 86
С 20 6 1 033 87
С 25 6 1 033 88
С 32 6 1 033 89
С 40 6 1 033 90
С 50 6 1 033 91
С 63 6 1 033 92
С 10 6 1+N 060 17
С 16 6 1+N 060 19
С 32 6 1+N 060 22
С 1 6 1 063 68
С 2 6 1 063 69
С 3 6 1 063 70
С 6 6 2 034 29
С 10 6 2 034 31
С 16 6 2 034 33
С 20 6 2 034 34
С 25 6 2 034 35
С 32 6 2 034 36
С 40 6 2 034 37
С 50 6 2 034 38
С 63 6 2 034 39
С 80 10 2 064 75
С 6 6 3 034 47
С 10 6 3 034 49
С 16 6 3 034 51
С 20 6 3 034 52
С 25 6 3 034 53
С 32 6 3 034 54
С 40 6 3 034 55
С 50 6 3 034 56
С 63 6 3 034 57
С 80 10 3 064 95
С 100 10 3 064 96
С 125 10 3 064 97
D 25 6 3 066 55
D 32 6 3 066 56
D 40 6 3 066 57
D 50 6 3 066 58
С 16 6 4 034 93
С 20 6 4 034 94
С 25 6 4 034 95
С 32 6 4 034 96
С 40 6 4 034 97
С 50 6 4 034 98
С 63 6 4 034 99
С 80 10 4 065 70
